Suzuki Bandit 600 custom: Δυο μοτοσυκλέτες σε μια

Και Flat Track και Naked
Από τον

Πάνο Καραβοκύρη

7/10/2019

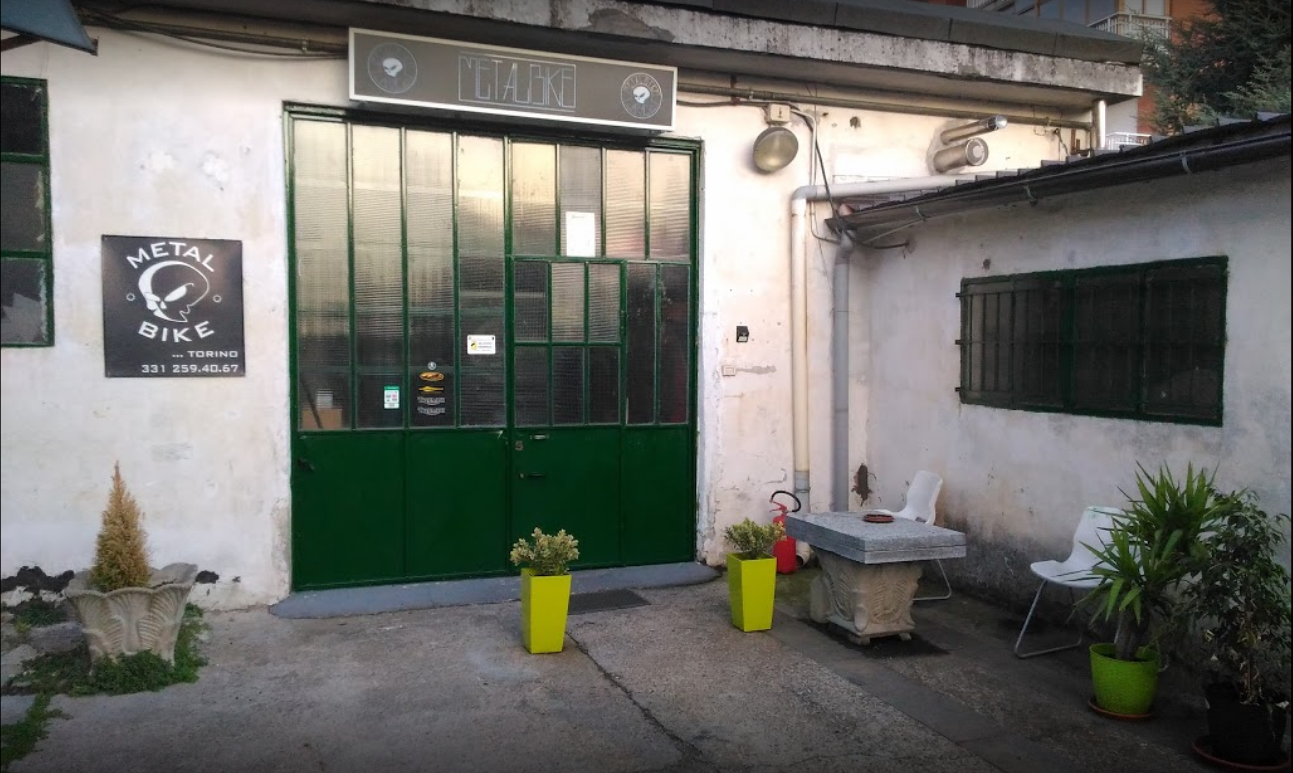

Η Metalbike Garage βρίσκεται στο Τορίνο της Ιταλίας από το 2009 και μέσα από το εργαστήριό της, βγαίνουν ορισμένες πολύ ενδιαφέρουσες custom μοτοσυκλέτες. Είναι μάλιστα ιδιαίτερα αντιφατικό, το ότι μέσα σε ένα τόσο παλιό και γραφικό γκαράζ, μπορούν να δημιουργηθούν τόσο εντυπωσιακά custom. Μια από τις τελευταίες δημιουργίες της MBG, είναι ένα project που βασίστηκε πάνω σε ένα “ταπεινό” Bandit 600 του ’97, επειδή η ομάδα ήθελε να αποδείξει πως μέσα από κάτι τελείως πεζό -σχεδιαστικά- μπορεί να προκύψει μια πολύ εντυπωσιακή μοτοσυκλέτα, που μπορεί να είναι και Flat Track και Naked.

Όπως κάθε custom builder που σέβεται τη δουλεία του, έτσι και η ομάδα της MBG ξεκίνησε με το να κάνει το Bandit "βίδες" και να ανακατασκευάσει ότι θα κρατούσε για την custom της. Το πλαίσιο, παραδοσιακά, πήγε για αμμοβολή και βάψιμο, όπως οι ζάντες και τα εξωτερικά μέρη του κινητήρα. Το υποπλαίσιο επανασχεδιάστηκε και έχασε αρκετό βάρος ενώ απέκτησε μικρότερες διαστάσεις ώστε να είναι πιο κοντά στα πρότυπα των flat track και naked μοτοσυκλετών.

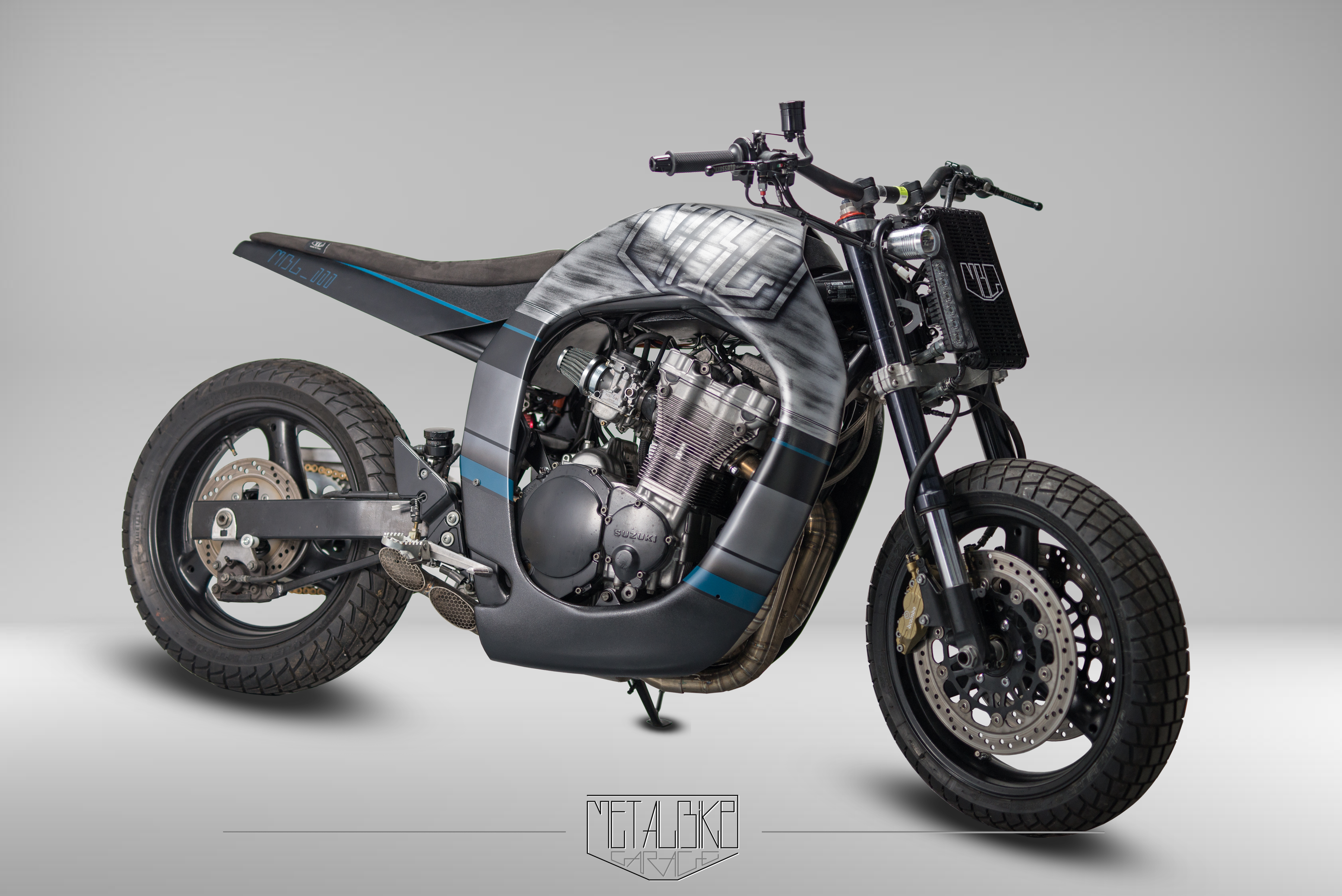

Το ρεζερβουάρ αλλά και τα μέρη που καλύπτουν το υποπλαίσιο, δημιουργώντας χώρο κάτω από τη σέλα, είναι ενιαία και έχουν κατασκευαστεί από φύλλα αλουμινίου. Για την δημιουργία των περίτεχνων καμπύλων του σχεδίου, που εμπνεύστηκε ο Federico Rizzo –σχεδιαστής της MBG- επιστρατεύτηκε το αφεντικό της MBG, Simone Lecca, όπως έχει κάνει και για πολλά άλλα project στο παρελθόν, κάνοντάς τα να ξεχωρίζουν χάρη την μεταλλική τους όψη. Επίσης, κατασκευάστηκε και μια καινούργια δερμάτινη σέλα suede, που δένει τόσο σχεδιαστικά όσο και πρακτικά με το υποπλαίσιο.

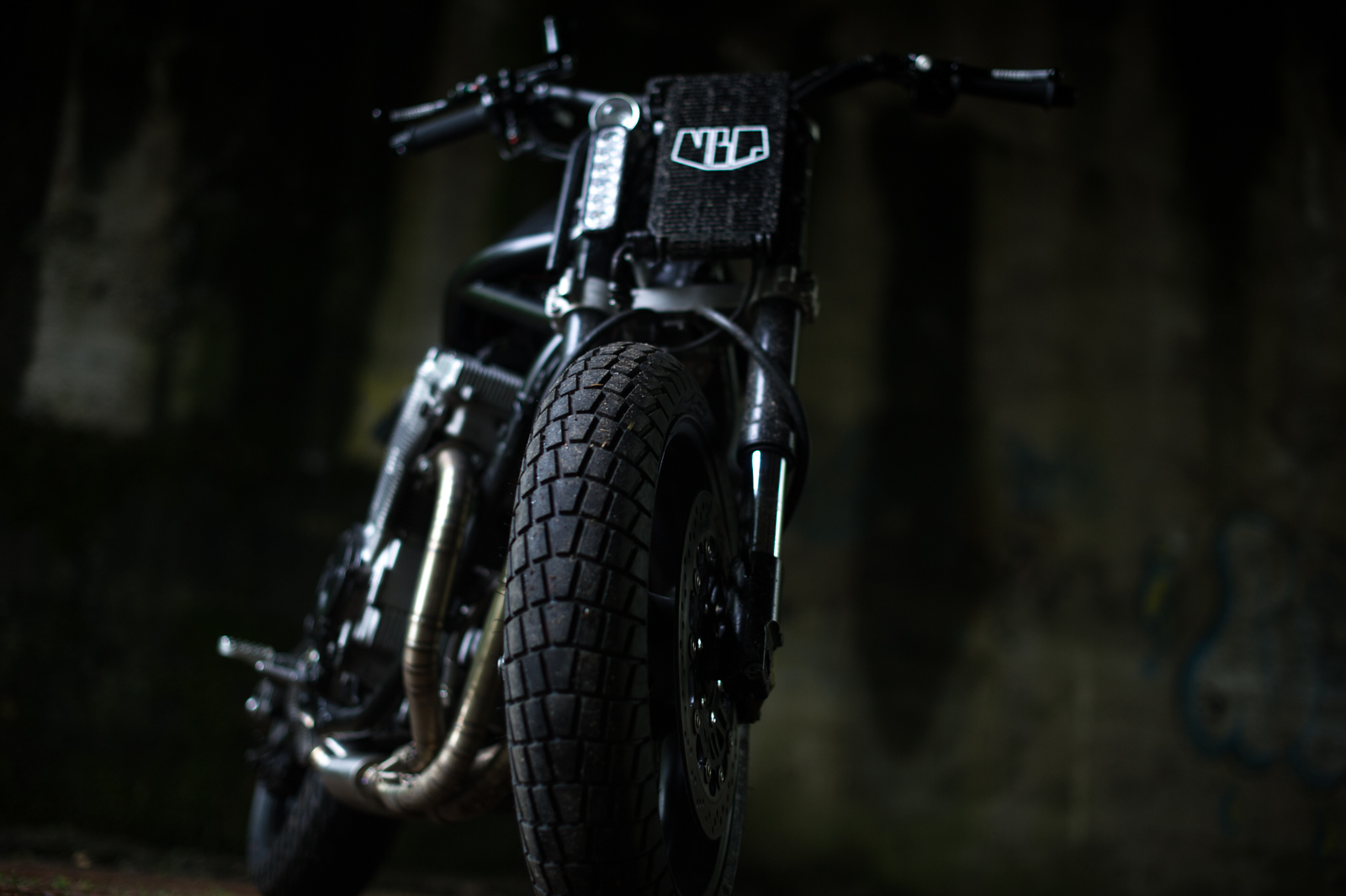

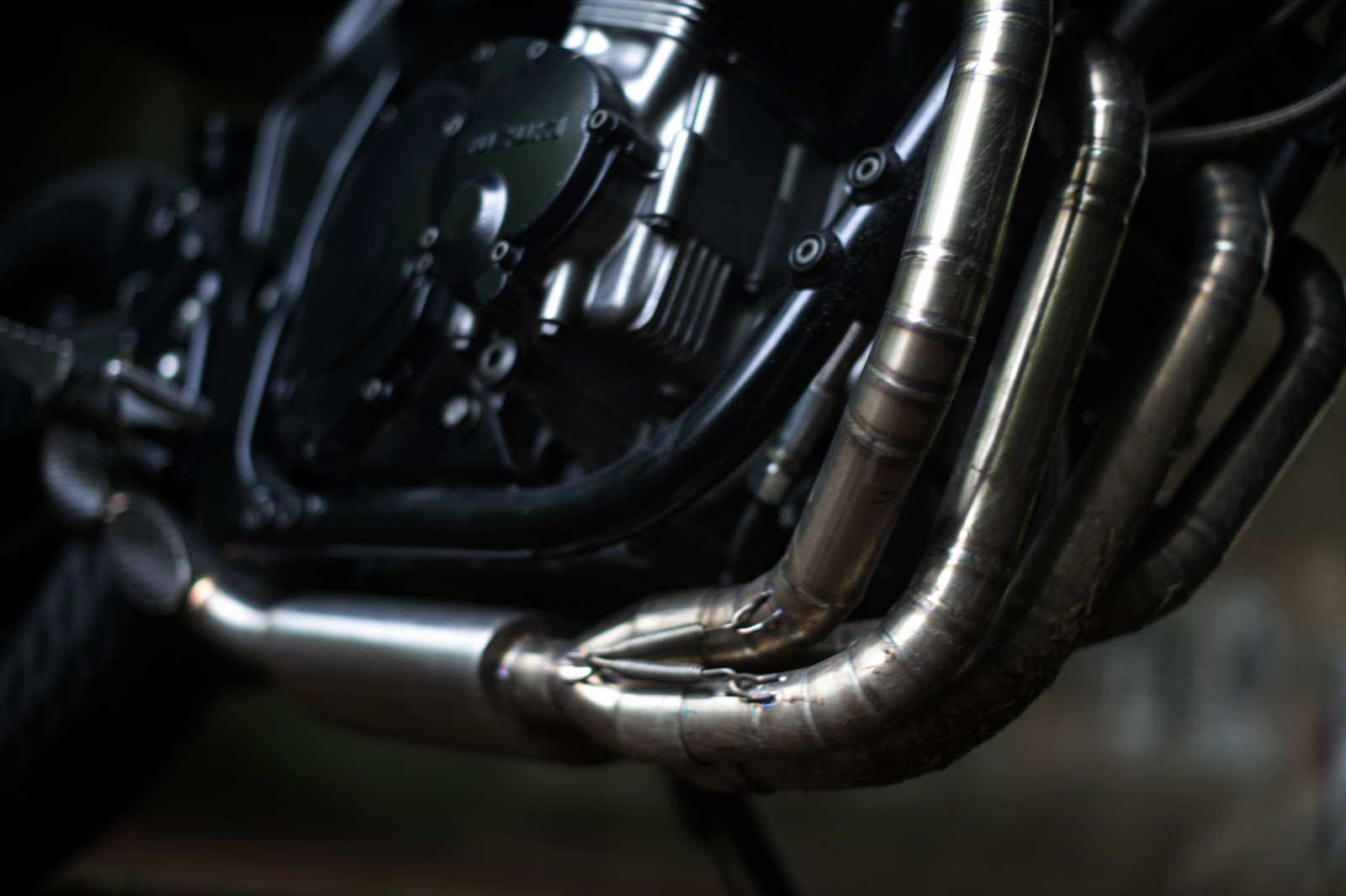

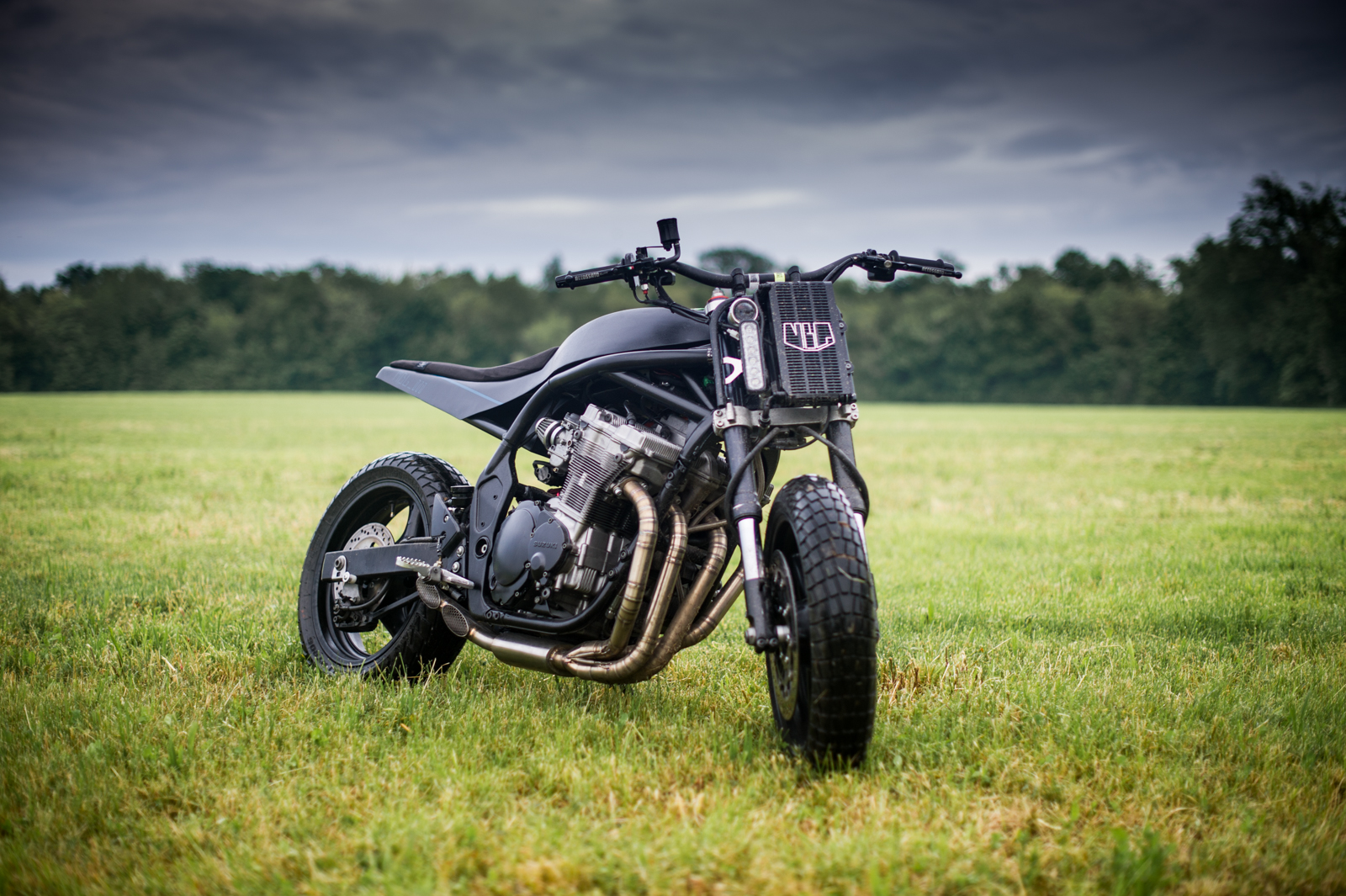

Εκεί που αποκτά πραγματικό ενδιαφέρον η δημιουργία της MBG, είναι πως η ομάδα μέσα από ένα Bandit δημιούργησε μια custom που ανήκει σε δύο διαφορετικές κατηγορίες, εμφανισιακά ανάλογα με τις ορέξεις του αναβάτη. Η μεταφορά των flat track χαρακτηριστικών έγινε πολύ εύκολα, με την επιλογή των κατάλληλων ελαστικών και τη χρήση ενός φαρδιού τιμονιού, τα οποία δένουν αρμονικά με το “number plate”, που φιλοξενεί τους LED προβολείς και το ψυγείο λαδιού στη νέα του θέση. Η μετατροπή της μοτοσυκλέτας από flat track σε naked και το ανάποδο, γίνεται εύκολα χάρη στα αλουμινένια μέρη που έχουν το ρόλο του φαίρινγκ και διαθέτουν ασφάλειες γρήγορης απελευθέρωσης. Στις επιμέρους αλλαγές εντοπίζονται και τα νέα φαρδύτερα μαρσπιέ με οδοντωτή σχεδίαση για καλύτερη στήριξη σε αγώνες flat track. Ακόμη, τα συστήματα εισαγωγής και εξαγωγής έχουν τροποποιηθεί, με το πρώτο να αποκτά τέσσερις χοάνες και το δεύτερο μια καινούργια ολόσωμη εξάτμιση τέσσερα σε ένα σε δύο.

Δεν είναι η πρώτη φορά που βλέπουμε μια custom μοτοσυκλέτα με τη δυνατότητα να αλλάζει κατηγορία –έστω και εμφανισιακά- όμως είναι πάντοτε εντυπωσιακό να βλέπουμε τις διαφορετικές προσεγγίσεις που επιλέγουν οι custom builders φτάνοντας στο ίδιο αποτέλεσμα.
